网络配线实训装置 Cable100-A型

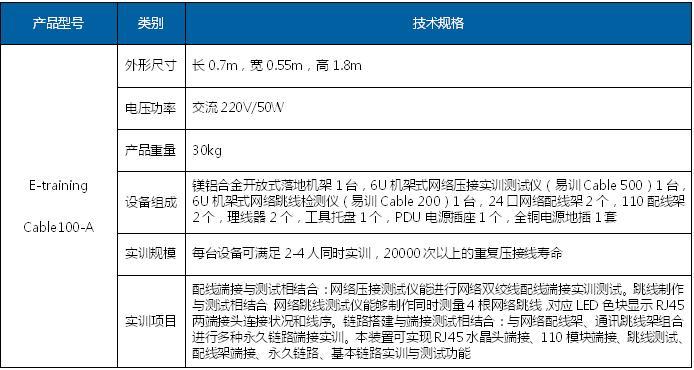

产品型号及技术规格

产品特点

1）装置选用台湾产19英寸镁铝合金开放式落地型机架，外形尺寸：长0.7米，宽0.55米，高1.8米。机架下部有4个地脚螺丝固定，保证设备牢固，能够承受实训打线冲击力。

2）机架式带彩色LED色块显示功能的网络压接实训测试仪（易训Cable 500）（数字彩色乘法LED色块显示灯，共96个）1台，每芯线端接对应彩色LED发光块，直观持续显示端接连接状况和线序，分48组共有96个发光色块，同时显示6根双绞线全部端接情况，直观判断通信网络双绞线的跨接、反接、短路、断路等故障。测试结果以2.4GHz无线信号传输至教师计算机管理端软件中。

3）彩色LED显示功能的网络跳线检测仪（易训Cable 200）（数字彩色乘法LED色块显示灯）1台，对应彩色LED发光块显示RJ45接头两端压接线端接的连接状况和线序。每根跳线对应8组16个彩色LED发光色块，直观持续显示连接状况和线序，分为32组共有64个发光色块灯，并设有线缆类型、组别、故障类型提示灯，可快速同时检测出4根跳线压接情况。测试结果以2.4GHz无线信号传输至教师计算机管理端易训Info system软件中。

实训功能

1）能够进行网络双绞线配线和端接实训，每台设备每次端接6根双绞线两端，每根双绞线两端各端接线8次，每次实训每人端接线实训共计96次

2）可制作和测量4根网络跳线，测试仪设有对应指示灯组，自动同时显示出4根网络跳线线序及类别（屏蔽/非屏蔽、几类线、几芯线），压接是否正确，执行标准（568A或568B），故障类型等结果

3）开放式机架的立柱具有桥架布线实训功能和安装网络插座功能

4）设备两侧立柱预设20个Φ25穿线孔，能够实现PVC管/钢管暗埋穿线模拟实训功能

5）与网络配线架、通讯跳线架组合进行多种端接实训，仿真机柜内配线端接实训

6）结合清华易训其它实训设备，能够搭建多种网络链路和测试链路平台进行实训

7）具有实训考核评定功能，设备内置数据高速2.4G无线传输模块，教师可通过易训Info system系统，实时监测多组学生实训情况，同时支持各类技能大赛现场实施评判、管理、打印功能
