全光网配线端接实训装置-备份

全光网配线端接实训装置 Cable100-B型（国家发明专利产品）

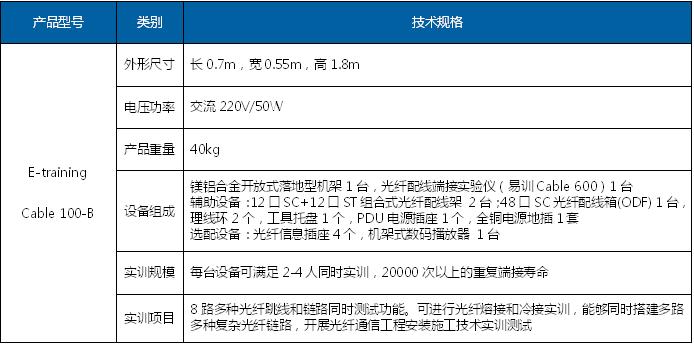

产品型号及技术规格

产品特点

1）实训装置选用台湾产19英寸镁铝合金落地开放式机架，外形尺寸：长0.7米，宽0.55米，高1.8米。机架下部有4个地脚螺丝固定，保证设备牢固，能够承受实训打线的冲击力。

2）配置SC、ST、FC、LC四种光纤耦合器，具有10种不同光纤跳线和链路的配线、端接、通断测试功能。

3）配置指示灯直观显示测试各种光纤跳线和复杂光纤链路的通断结果。

4）配置48口光纤配线箱(ODF)、12口SC+12口ST组合式光纤配线架、多种光纤信息插座，能够同时搭建多路多种复杂光纤链路，进行光纤熔接和冷接实训，光纤通信工程施工安装与测试实训。

5）配置了常用工程器材，包括组合式光纤配线架，48口光纤配线箱，SC、ST、FC、LC等多种光纤耦合器，多种光纤信息插座等专业器件，达到理论教学与工程相结合的良好效果。

实训功能

1）装置可进行光缆配线和熔接实训、光纤性能测试实训

2）两个光纤配线架之间相互连接进行熔接操作实训，也能与其它光纤配线架相互连接进行熔接操作实训。既能安装室外光缆，也能安装室内光缆

3）能够进行光纤、光缆识别实训，光纤熔接工具识别实训，光纤接续操作实训，光纤端子与光配线架和机柜拆装实训，盘纤操作实训

4）光纤跳线连接操作实训，多模光纤性能测试实训，单模光纤性能测试实训

5）开放式机架立柱具有桥架布线实训功能和安装网络插座功能

6）设备两侧立柱预设20个Φ25穿线孔，能够实现PVC管/钢管暗埋穿线模拟实训功能

7）结合清华易训其它实训设备，能够搭建多种网络链路和测试链路的平台进行实训
