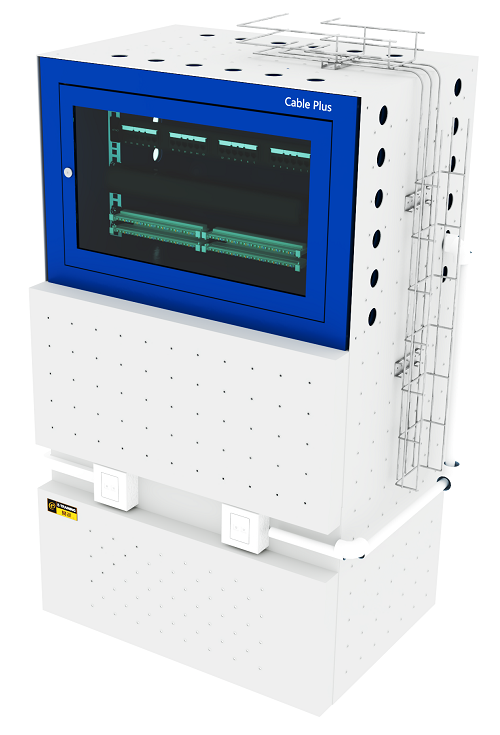

信息化网络布线实训装置 易训 Cable 100-TD

全新一代信息化网络布线实训装置 （信息网络布线工装实训装置） 产品型号：清华易训 Cable 100-TD

（配套智能网络布线验证测试装置管理软件）

产品配置：

包含工装实训载体 1 台、智能网络布线验证测试装置 1 台、定制网络桥架 1 套、 8 口 POE 交换机 1 台、 POE 摄像头 1 台、无线 AP1 台、 2 进 8 出程控交换机 1 台、壁挂电话机 2 台、无线网卡 1 个、 24 口 CAT5E UTP 配线架 2 个、 110 配线架 2个、收纳箱 1 个。

产品规格：

一、 工装实训载体：

1． 设备尺寸：长宽高 680mm*460mm*450mm；

2． 装置支持在常规桌面放置，底部有防滑脚垫；

3． 支持 19 英寸各类设备安装；

4． 配备列间走线梯，横跨线槽，通用于双排通道，安装于列头或列尾；

5． 支持 6U 设备安装；

6． 支持 BD 系统的管理及安装；

7． 支持布线工程理线系统，支持山形、环形，横纵二孔等走线形式，横纵二孔走线形式，配备 8 组，分布在装置的两侧；

8． 支持工作区子系统实训区域，提供明槽安装与暗槽的安装方式，安装方式为凹凸两种工程实际情景；

9． 支持智能设备安装系统实训区域，能提供 6 组设备安装位，每组配备走线孔 1 个，固定孔位 4 个；

10．装置包含一体化梯形桥架系统，配备安装底座；

 二、智能网络布线验证测试装置：

1.    支持铜缆链路测试，验证测试装置为 1U 设备，机架式安装方式；

2． 验证测试装置具有近端测试接口、远端测试接口，提供 6 组接口，能同时完成 6 组链路的验证测试，每组链路具备一个 LED 指示器，装置共计 6 个 LED 指示器；

3． 验证测试装置具有全局测试模式和链路分组测试模式，通过测试装置旋钮进行操作；

4． 在全局测试模式下，可直观现实每组链路的测试情况，通过指示器的颜色代表不同状态。

5．在链路分组测试模式下，可通过测试装置提供的屏幕显示每组链路的实际连接状态，可通过连接状态的数字显示，提供线缆的多种故障的显示，包括断接、错接等。

6． 测试装置提供 USB、 RJ45 等多种接口，方便设备升级及二次开发。

三、智能网络布线验证测试装置管理软件：

1.  具有登陆管理、 支持账号管理、 支持账号的新建、 学生管理、 角色权限管理。

2.  具有设备管理， 能完成设备编号、 IP地址、 S/N序列号， 设备在线情况管理。 具有设备编号搜索， 设备在线情况筛选等查询方式， 支持状态刷新、 设备数据导出、 设备编号导入功能， 导出导入以excel格式文件形式。

3.  具有数据管理， 能新建项目目录分类， 能新建项目包括项目名称、 项目描述、 项目上级目录、 评分策略选择、 选择导入测试结果。 能显示测试结果， 包括设备号、 IP地址、S/N序列号、 链路1至链路6的分数统计， 客观分、 主观分、 总成绩的统计管理。 能根据设备号、 IP地址、 S/N序列号等形式进行模糊查询， 能支持测试结果上传、 打分表下载以及成绩单下载。

4.评分策略管理， 能新建评分策略包括客观分评分要素， 链路1-链路6评分定义， 主观分自定义统计。 能查看策略评分准则， 包括客观分、 主观分等评分要素的查看。

产品功能：

1、正面区域为机柜工程实训区域，可安装网络链路验证测试装置、标准24口配线架、理线器、理线架等，提供6U空间，可完成机柜空间布局设计实训，各种屏蔽、非屏蔽网络网络跳线制作及链路锻接、测试实训，也可进行设备间子系统、管理间子系统、建筑群子系统的基础实训。

2、顶部区域为桥架工程实训区域，配备各种桥架的搭建环境，可完成桥架走线设计，布线工程走线实训安装，可进行水平子系统、垂直子系统等布线实训。

3、左侧区域为永久链路实训区域，通过桥架与数据中心的连接，提供凹凸型模拟墙，通过模拟墙体部分完成明线及暗线的安装，完成永久链路的敷设，进行工作区子系统实训。

4、右侧区域为信息化工程实训区域，配备结构化网孔板，适合安装各类信息化设备，提供例如安防监控系统、智能家居系统等信息化工程实训扩展的空间。

5、各功能区域为装置整体设计，每个区域互相连接，最终可完成布线七大子系统实训。
