综合布线工程实训3D虚拟仿真教学系统

综合布线工程实训3D虚拟仿真教学系统（信息化网络布线综合软件V1.0）

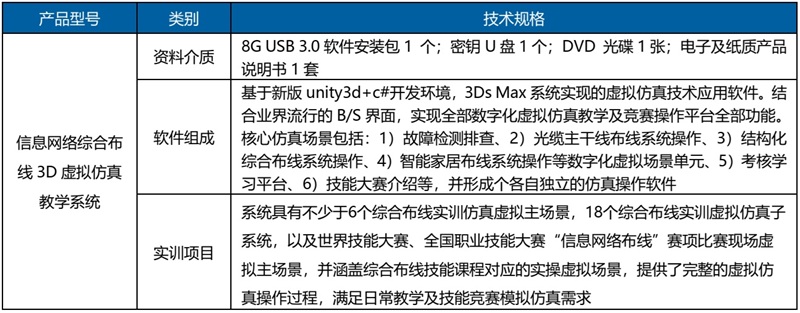

一、系统型号及技术规格

二、系统特点

1、综合布线工程技术实训虚拟仿真教学系统是针对综合布线工程技术实训课程，利用3D虚拟现实技术，仿真实现了 “综合布线网络工程技术实训教学3D场景”，教学系统建立了典型三维立体实物模型（包含全钢结构综合布线实训仿真墙体、开放式实训机架、网络布线设备、熔接机、施工工具及配件等），学生可自行观看各实训课程规定章节的三维教学演示场景、同时配以课程介绍和操作讲解词字幕，让实训教学生动形象，场景直观逼真，让学生学习更加轻松，理解记忆更加深刻。全面虚拟仿真展示了网络综合布线系统工程技能实训课程的内容。

2、软件结合信息网络布线技术说明、竞赛试题，操作标准，模拟了智能信息网络布线七个子系统真实工作环境，用户可直观了解网络布线操作流程，全程演练。也可以按技术操作进行分段练习，每一步实操过程都有相应提示，并针对重点技术实现分步动作讲解及示范操作，判断是否正确。用户通过本仿真软件可熟悉网络布线项目训练全过程，对项目技术要求、操作标准、使用材料和工具等多个环节进行全面深入的了解。

3、软件实现焦点与漫游浏览模式切换，画中画相机浏览功能；每个仿真操作流程具有提示说明，指导当前操作步骤的内容，并以闪烁提示；拆解式技能点模拟实操、查看试卷功能，随时可以打开试卷，查看试卷内容；操作步骤及操作动画显示，具有错误判断，错误无法进行下一步等功能；评分标准查看和对应评分点的分值说明；设备、工具和耗材介绍，说明其名称并拾取后自动进行分类；真实3D场景，具有焦点与漫游浏览模式切换，画中画相机浏览等功能；具有学习园地，链接至线上学习平台。

4、软件包含教学模式、考核模式，竞赛模式（技能大赛现场）共三种方式运行。在考核模式中，只有任务要求，没有操作提示，考核成功后会有结算分数页面，并自动上传分数和扣分原因。并可实现如下功能：在考核模式中，在界面上方有计分用进度条，当进度条扣至空白时，考核失败，会提示并退出当前关卡；竞赛模式与考核模式一致，系统后台会记录学生完成操作的时间与成绩，并上传至服务器；在竞赛模式中，在界面上方有计分用进度条，当进度条扣至空白时，考核失败，会提示并退出当前关卡。

三、软件组成

1、故障检测及排查仿真软件 1套

2、光缆主干线布线系统操作仿真软件 1套

3、结构化综合布线系统操作仿真软件  1套

4、智能家居布线系统操作仿真 1套

5、考核学习平台 1套

6、技能大赛介绍 1套

三、系统内容

项目一、 故障检测及排查仿真软件

仿真1：实现对模拟工位内提供的铜缆故障箱进行认证测试

仿真2：实现对模拟工位内提供的光缆故障箱进行认证测试

仿真3：生成故障测试报告表功能

仿真4：实现对所测试线缆类型设置机器测试参数功能

项目二、 光缆主干线布线系统操作仿真软件

仿真1：操作光缆的开缆、清洁及熔接等操作

仿真2：分纤设备熔接光纤尾纤操作；光缆接续设备对接、熔接光纤光缆操作

项目三 、结构化综合布线系统操作仿真软件

仿真1：敷设线缆并做好标签等操作

仿真2：标签制作操作，具有错误判断功能

仿真3：光纤配线架连接操作步骤动画和说明

仿真4：大对数模块连接操作步骤动画和说明

项目四、智能家居布线系统操作仿真软件

仿真1：实现模拟智能家居布线系统中住宅信息设备安装，暗管线缆敷设，标签制作，智能设备连接，配线架端接和测试操作等功能

仿真2：实现住宅入户信息箱、室内外门禁对讲机、摄像头、路由器，安防设备，POE交换机安装操作等功能

仿真3：实现双绞线穿线、有线电视和光纤的布线和端接，组建和调试无线网络及智能家居终端设备等功能

项目五、综合布线系统常用材料和工具

仿真1：网络综合布线常用工具

仿真2：网络综合布线常用材料

项目六、 端接综合布线系统配线系统

仿真1：安装标准网络机柜与设备

仿真2：端接RJ45水晶头与测试跳线

仿真3：安装与端接基本永久链路

仿真4：安装与端接永久复杂链路

项目七、 安装工作子系统工程

仿真1：安装工作区子系统信息点

项目八、 安装水平子系统工程

仿真1：铺设和安装PVC线管

仿真2：铺设和安装PVC线槽

仿真3：铺设水平子系统线缆

项目九、 安装垂直和管理间子系统

仿真1：安装楼层机柜

仿真2：铺设垂直系统

仿真3：安装管理间子配线系统

项目十、安装建筑群和设备间子系统

仿真1：铺设建筑群子系统

仿真2：铺设建筑群子系统

仿真3：铺设和熔接光纤

仿真4：室内光纤铺设与熔接

仿真5：室外光纤铺设与熔接
