光纤性能测试实训装置-备份

Cable100-C1                       Cable100-C2

★ 两种配置型号（Cable100-C1及Cable100-C2）包含以下主要测试设备

 台湾原产19英寸镁铝合金开放式落地机架 1套              6U机架式网络压接实训测试仪（易训 Cable 500）1台

 6U机架式网络跳线检测仪（易训 Cable 200）1台        6U机架式光纤性能测试仪（易训 Cable 800）1台

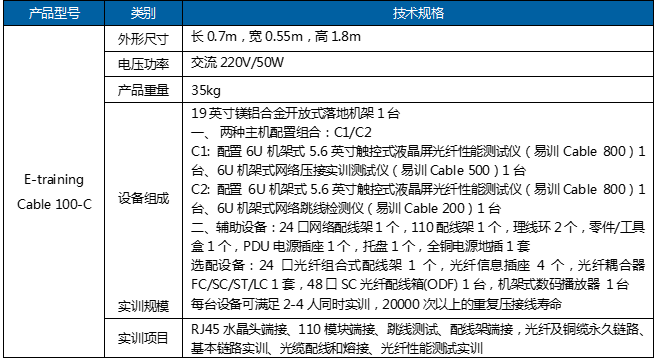

★ 产品型号及技术规格

★ 产品特点

1）装置选用台湾产标准19英寸镁铝合金开放式落地机架，尺寸：长0.7米，宽0.55米，高1.8米。机架下部有4个低脚螺丝固定，设备牢固，能承受实训打线的冲击力。

2）机架式带彩色LED色块显示功能的网络压接实训测试仪（易训Cable 500）（数字彩色乘法LED色块显示灯，共96个）1台，每芯线端接对应彩色LED发光块，直观持续显示端接连接状况和线序，分48组共有96个发光色块，同时显示6根双绞线全部端接情况，直观判断通信网络双绞线的跨接、反接、短路、断路等故障。测试结果以2.4GHz无线信号传输至教师计算机管理端易训Info system软件中。

3）彩色LED显示功能的网络跳线检测仪（易训Cable 200）（数字彩色乘法LED色块显示灯）1台，对应彩色LED发光块显示RJ45接头两端压接线端接的连接状况和线序。每根跳线对应8组16个彩色LED发光色块，直观持续显示连接状况和线序，分为32组共有64个发光色块灯，并设有线缆类型、组别、故障类型提示灯，可快速同时检测出4根跳线压接情况。测试结果以2.4GHz无线信号传输至教师计算机管理端易训Info system软件中。

4）机架式彩色7英寸LCD触摸式液晶屏的双绞线/光纤线缆实训测试仪（易训 Cable 800）1台，高度6U，测试仪面板设置3组跳线测试口、6组RJ45链路测试口、50对110信息端口、多模3组（SC-SC、 SC-ST、LC-LC）、单模3组（SC-SC 、SC-ST、 LC-LC）耦合器测试接口。Wince操作系统，人机对话，可将班级、学号、姓名等信息输入系统中。测试仪上即可实现包括线双绞线缆端、压接、110通讯端子端接实训及测试，也能实现光缆熔接实训的测试，并将测试结果以彩色3D图形方式快速显示在液晶窗口中。测试结果以2.4GHz无线信号传输至教师计算机管理端易训Info system软件中。

★ 实训功能

装置可进行光缆配线和熔接实训、性能测试实训。两个光纤配线架之间相互连接进行熔接操作，也能与其它光纤配线架相互连接进行熔接实训，以及进行室外光缆，室内光缆的安装，光纤、光缆的识别实训，光纤熔接工具识别实训，光纤接续操作实训，光纤端子与光配线架和机柜的拆装实训，盘纤操作实训，光纤跳线连接操作实训，多模光纤性能测试实训，单模光纤性能测试实训，光纤故障分析实训，光纤故障处理操作实训。
