全钢结构网络综合布线实训装置-楼层款 Wall1000-M型（工程模拟实训楼与仿真墙体）

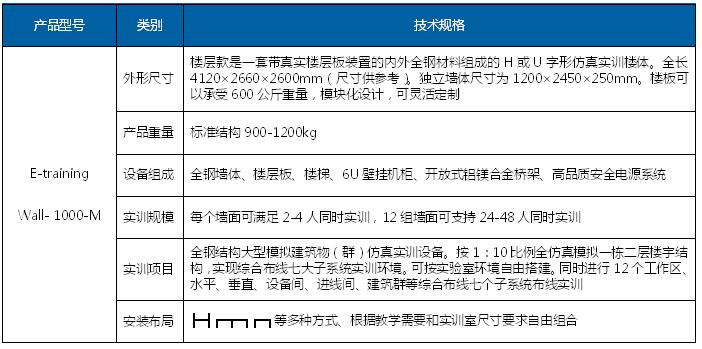

产品型号及技术规格

产品特点

1）采用内外全钢结构，模拟一栋建筑楼宇内部二层楼体真实结构，上海宝钢优质冷轧钢板，钢板厚度为1.8mm，为保证设备的稳定性，仿真墙内部采用高强度龙骨支架支撑，所有钢板通过高强度铆钉固定在龙骨支架上。模块化组合安装。底部钢制踢脚板，顶部封盖，装置全封闭，安全可靠。无尘化操作。

2）单体由12块不同功能的金属面板组成。每座模拟墙上设有进管孔、安装孔、纵向凹槽、横向凹槽等功能模块。表面有横向、纵向网状均匀布置的安装孔，钢板内侧对应安装孔位置焊有螺帽，安装孔直径5-6毫米，开孔间距为60-100毫米。

3）模拟墙正上方设有直径20毫米进管孔，由桥架引20mmPVC管弯折操作后通过进管孔进入模拟墙，再由上部横向凹槽穿出。每座单体墙有对称的两个墙面，每个墙面布有2道横向和纵向凹槽，凹槽深度50mm，宽度100mm，下部横向凹槽距离地面300mm。

4）全钢结构拼接而成，楼层隔板及楼梯结构可承受8-10人踩踏，真实再现两层楼房结构。拆卸简单，安装方便，强度高，外形美观。墙体搭建后，支撑稳固安全。钢面板折边2折，每两条最近的折边距离小于500毫米。

5）配套6U实训专用机柜（530*300*300mm），冷轧钢板厚度1.8mm，坚固耐用，五面设有29个Φ25进出线孔，特制钢化玻璃安全门；同时或者交叉模拟网络综合布线工程的12个工作区、12个设备间、12个垂直、12个水平、12个管理子系统的布线实训。

6）装置顶部可配置100mm宽开放式镂空铝合金桥架。便于学生观察线缆走向。桥架总长度为30米。

7）装置无需后期维护以及耗材更换，使用寿命超过10年以上。

8）可搭建各种网络永久链路、信道链路平台功能，能够扩展为监控系统、报警、智能楼宇系统实训平台等。

实训功能

1）能够模拟进行多种综合布线路由设计和实训操作

2）能够进行各种线管、线槽的明装或者暗装方式的安装布线实训

3）能够真实模拟二层楼结构、结合配套机柜，可模拟综合布线系统七大子系统真实工程环境

4）结合易训其它实训设备，能够模拟各类双绞线、室内外光纤敷设、链路、端接测试实训

5）增加综合布线垂直系统、水平子系统、工作区子系统、设备间子系统等内容的展示功能
